沃特布线:光纤工程方案配置

一、光纤工程方案配置

1、网络工程所用介质有:光缆、光纤尾纤、光耦合器、光纤终端盒、光纤跳线、光纤收发器、交换机等。视频监控工程所用介质有:光缆、光纤尾纤、光耦合器、光纤终端盒、光纤跳线、光端机等;如需要传输其他信号,应当配相应信号的传输设备(相应光电转换器)。

2、连接示意图如下:

干货:光纤工程方案配置

连接示意图

二、施工方案

(一)总用户的需求

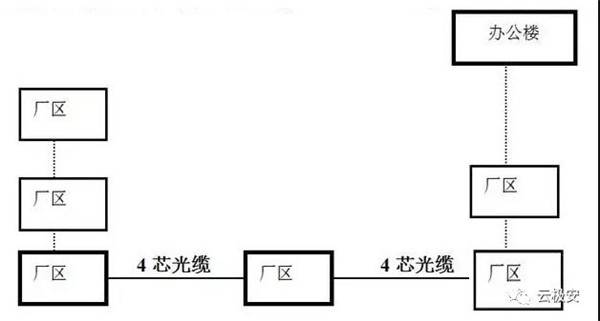

根据贵厂的要求,对厂内进行结构化光纤布线,要求从办公楼二层分别敷设六条四芯单模光纤到6个生产车间,机房设在办公楼2层,主干都为光缆连接,最终建成一个具有先进性、 开放性、可扩展性于一体的厂内光纤布线系统。(见示意图)


4芯光缆 4芯光缆

(二)工作区子系统

工作区布线子系统由光纤终端设备到每一户的相应位置。


(三)具体方案

以办公楼到厂区为例:

1、光缆铺设:将1900米4芯室外光缆铺设进入到两端的机房,接入光纤终端盒内;

2、光缆熔接:

A、用光纤熔接机将光缆纤芯与光纤尾纤熔接在一起,将尾纤的接头插到光耦合器的内侧。

B、光纤跳线的一端接头插到光耦合器的外侧,另一端接到光纤收发器的光接口上。

C、用RJ45跳线将光纤收发器和交换机连接起来。

D、从交换机连接到各个具体信息点。

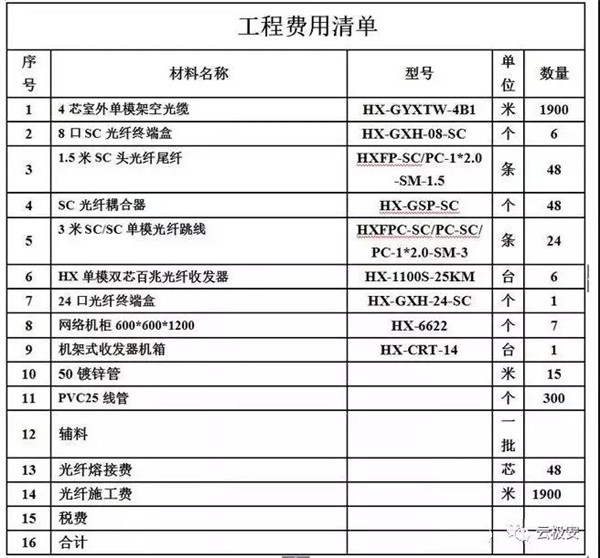

所需设备及材料清单:
